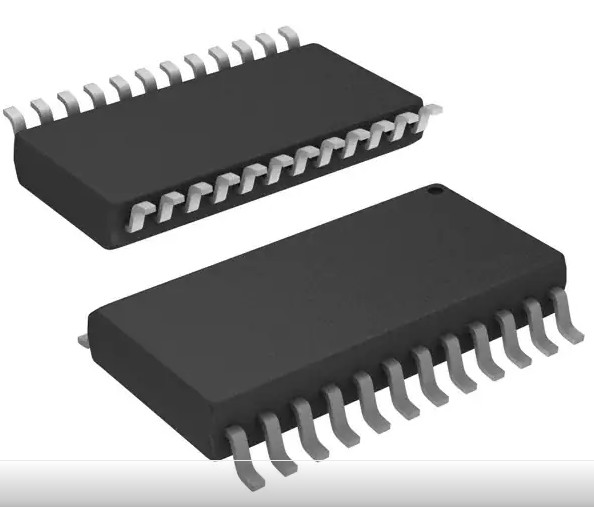

HIP4086ABZT H Köprü Kapısı Sürücüsü Ic Ters Çevirme Ic Entegre Yonga 24-SOIC
| Menşe yeri | Amerika Birleşik Devletleri |
|---|---|
| Marka adı | Renesas Electronics America Inc |
| Sertifika | RoHS |
| Model numarası | HIP4086ABZT |
| Min sipariş miktarı | 1000 |
| Fiyat | negotiate |
| Ambalaj bilgileri | makara |
| Teslim süresi | 5-8 iş günü |
| Ödeme koşulları | T/T |
| Yetenek temini | 26000 |
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ürün adı | HIP4086ABZT | Mantık Gerilimi - VIL, VIH | 1V, 2,5V |
|---|---|---|---|
| Akım - Tepe Çıkışı (Kaynak, Alıcı) | 500mA, 500mA | Yüksek Taraf Gerilimi - Maks (Bootstrap) | 95 V |
| Gerilim - Besleme | 7V ~ 15V | Paket / Kasa | 24-SOIC (0.295", 7.50mm Genişlik) |
| Vurgulamak | HIP4086ABZT H Bridge Gate Driver Ic,H Bridge Gate Driver Ic 24-SOIC,HIP4086ABZT Ic Entegre Çip |
||
Ürün Açıklaması
HIP4086ABZT Yarım Köprü Kapısı Sürücüsü IC Ters Çeviren Ters Çevirmeyen 24-SOIC
HIP4086 ve HIP4086A (HIP4086/A olarak anılır) 3 fazlı N-kanal MOSFET sürücüleridir.Her iki parça da özellikle PWM motor kontrolü için hedeflenmiştir.Bu sürücüler, olası her anahtar kombinasyonunu çalıştırmak için esnek giriş protokolüne sahiptir.Kullanıcı, anahtarlamalı relüktans uygulamaları için geçiş korumasını bile geçersiz kılabilir.
HIP4086/A, motor sürücüleri için tipik olarak kullanılan düşük frekanslar (100 kHz'e kadar) için çok uygun hale getiren geniş bir programlanabilir ölü zaman aralığına (0,5 µs - 4,5 µs) sahiptir.
HIP4086 ve HIP4086A arasındaki tek fark, HIP4086A'nın dahili şarj pompalarının devre dışı olmasıdır.Bu, çok sessiz EMI performansı gerektiren uygulamalarda kullanışlıdır (şarj pompaları 10 MHz'de çalışır).HIP4086'nın avantajı, yerleşik şarj pompalarının yüksek taraf sürücüler için süresiz olarak uzun sürelere izin vermesidir.
High-side sürücü önyükleme kapasitörlerinin açılmadan önce tamamen şarj olmasını sağlamak için, VDD ilk uygulandığında programlanabilir bir önyükleme yenileme darbesi etkinleştirilir.Etkin olduğunda, yenileme darbesi, yüksek taraf önyükleme kapasitörlerini şarj etmek için üç yüksek taraf köprü FET'ini kapalı tutarken, düşük taraf köprü FET'lerinin üçünü de açar.Yenileme darbesi temizlendikten sonra normal çalışma başlar.
HIP4086/A'nın bir başka kullanışlı özelliği de programlanabilir düşük gerilim ayar noktasıdır.Ayar noktası aralığı 6,6V ila 8,5V arasında değişir.
Özellikleri
• 3 fazlı köprü konfigürasyonunda 6 N-kanal MOSFET'i bağımsız olarak çalıştırır
• 7V'tan 15V'a ön besleme ile 95VDC'ye kadar ön yükleme beslemesi maksimum voltajı
• 1,25A tepe kapatma akımı
• Kullanıcı tarafından programlanabilir ölü zaman (0,5µs - 4,5µs)
• Önyükleme ve isteğe bağlı şarj pompası, yüksek taraf sürücü önyargı voltajını korur.
• Programlanabilir önyükleme yenileme süresi
• 20ns'lik tipik yükselme süresi ve 10ns'lik düşme süresi ile 1000pF yükü tahrik eder
• Programlanabilir düşük gerilim ayar noktası
Uygulamalar
• Fırçasız Motorlar (BLDC)
• 3 fazlı AC motorlar
• Anahtarlamalı relüktans motor sürücüleri
• Akülü araçlar
• Akülü aletler
HIP4086ABZT'nin özellikleri
| Kategori | Entegre Devreler (IC'ler) Güç Yönetimi (PMIC) Kapı Sürücüleri |
Mfr | Renesas Elektronik Amerika A.Ş. |
Güdümlü Konfigürasyon | Yarım köprü |
Kanal Tipi | 3 Fazlı |
Sürücü Sayısı | 6 |
Kapı Tipi | N-Kanallı MOSFET |
Gerilim - Besleme | 7V ~ 15V |
Mantık Gerilimi - VIL, VIH | 1V, 2,5V |
Akım - Tepe Çıkışı (Kaynak, Alıcı) | 500mA, 500mA |
Giriş tipi | Ters Çevirme, Ters Çevirmeme |
Yüksek Taraf Gerilimi - Maks (Bootstrap) | 95V |
Yükselme / Düşme Süresi (Tip) | 20ns, 10ns |
Çalışma sıcaklığı | -40°C ~ 150°C (TJ) |
Montaj tipi | Yüzey Montajı |
Paket / Kasa | 24-SOIC (0.295", 7.50mm Genişlik) |
Tedarikçi Cihaz Paketi | 24-SOİK |
